簡單闡述液壓塊式制動器

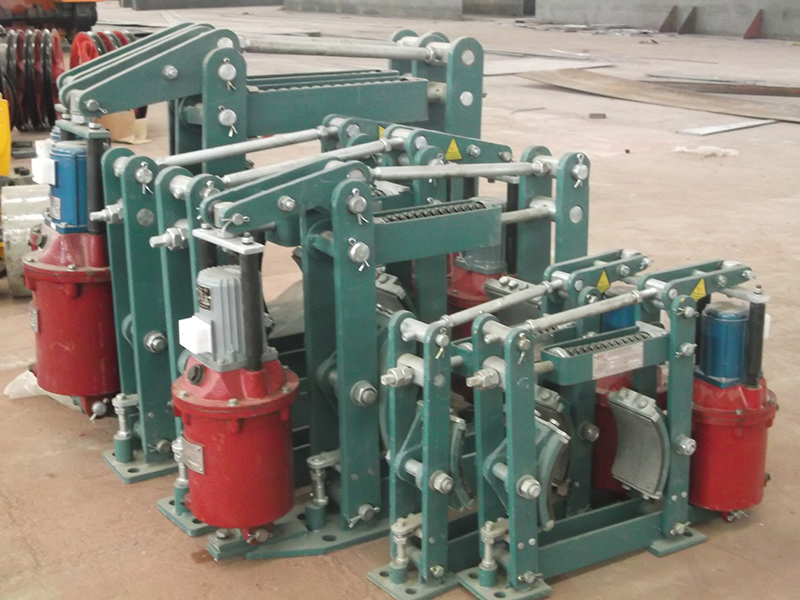

　　液壓塊制動器就是瓦塊式制動器的松閘動作采用液壓松閘器。其優點是：制動器啟動、制動平穩，沒有聲響，每小時操作次數可達720次。目前使用較多的是液壓電磁推桿瓦塊式制動器。

　　當線圈通電時，制動鐵芯向上移動。這時由于齒形閥片的阻流作用，工作間隙的液體被壓縮。在壓力油作用下，活塞連同推桿一起向上移動，從而推動杠杠使制動器松閘。

　　當線圈斷電時，在制動器彈簧壓力作用下，推桿向下運動，活塞下腔的油又流回工作間隙，動鐵芯也就回到下方原始位置，動鐵芯下面的液體通過通道流回油缸。

　　這種制動器已系列化(YDWZ型)成批生產，制動力矩從20～1250N?m。

　　通過按壓制動輪上的制動塊實現制動。由于制動輪軸上單個制動塊的壓力大且不均勻，通常用一對制動塊來抵消制動輪軸上制動塊的壓力。

　　有兩種類型的塊式制動器：外部制動器和內部制動器。

　　根據控制裝置的行程長度可分為短行程塊式制動器和長行程塊式制動器。短行程塊式制動器的磁鐵直接安裝在制動臂上。工作時，動鐵心繞銷軸轉動，松開制動器;磁鐵斷開時，主彈簧拉緊制動器。這種制動器結構緊湊，制動松緊動作快，但沖擊力大。長行程塊式制動器通過制動桿系統可產生較大的松制動力，但制動作用穩定，適用于各種大小減速設備。
